功能及技術參數：

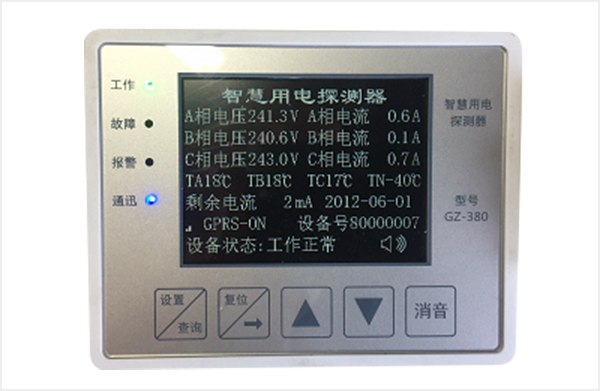

智慧用電探測器采用32位ARM高性能處理器和多種傳感器進行隔離檢測，元器件采用工業級標準，提高產品的質量與穩定性。在軟、硬件結構布局穩定的基礎上進一步優化提升性能，采用2.8寸液晶屏顯示，人機交互界面使用中文顯示，使功能參數設置更簡潔，數據顯示更直觀。

1. 探測器主要功能：

1) 型號：SNDF-A

2) 采用4G網絡傳輸數據；

3) 具有多種規格，數據可調，適應現場不同回路的安裝要求。

4) 1路剩余電流檢測，在剩余電流值超過設定值時發出報警信號，剩余電流值測量范圍為0mA-9999mA；測量精度為±1%。

5) 4路溫度檢測，在溫度值超過設定值時發出報警信號，溫度測量范圍為-20℃-200℃，精度為±1℃。

6) 3路電壓檢測,在電壓值超過設定值時發出報警信號，電壓值的調節精度在0-500V。

7) 3路電流檢測，在電流值超過設定值時發出報警信號，電流值的測量范圍為0-999A，測量精度為±0.5%。

8) 1路485通信口、1路GSRS通訊、2.8寸液晶顯示屏、5個按鍵及4個狀態指示燈。

● 當探測器接上電源的時候，運行燈常亮。

● 當探測器與主機通訊正常時，通訊燈閃亮。（2S/次）

● 具備自檢功能，當探測器裝置運行異常、元器件故障和電流互感器、剩余電流互感器、溫度傳感器連接異常時，故障燈閃亮。

● 當探測器檢測到報警信號時，報警燈閃亮，蜂鳴器同時發出報警聲音。

9) 拓展功能：具有常開或常閉（可調）控制口，可接電源斷電脫扣器，實現報警斷電的功能；可外接無線煙感、氣感、可燃?xì)怏w探測器等，獨立組網，將數據上傳至云平臺。

2. 探測器接線說明：

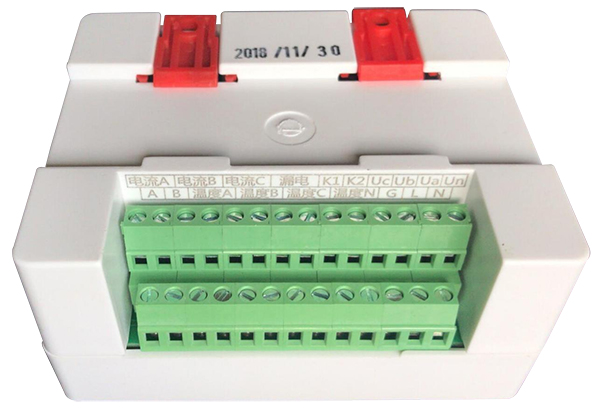

探測器接線端子共有27個（從左到右，高位開始1-14，低位15-27）

1.探測器電源端口：

25、26、27分別為（G、L、N）L和N為探測器220V電源輸入，G為接地。

2.電壓檢測端口：

11、12、13、14分別為（Uc、Ub、Ua、Un），為探測器三相電壓檢測檢測端 (Uc為C相、Ub為B相、Ua為A相，分別對應接三相火線C/B/A)，Un接零線。

3.電流檢測端口：

1、2（電流A）接A相電流互感器，互感器套在A相線纜上面。

3、4（電流B）接B相電流互感器，互感器套在B相線纜上面。

5、6（電流C）接C相電流互感器，互感器套在C相線纜上面。

4.剩余電流檢測端口：

7、8（漏電）接剩余電流互感器，A、B、C、N線纜要同向穿過剩余電流互感器。

5.溫度檢測端口：

17、18（溫度A）接A溫度傳感器，溫度傳感器要綁扎在A相線纜上面。

19、20（溫度B）接B溫度傳感器，溫度傳感器要綁扎在B相線纜上面。

21、22（溫度C）接C溫度傳感器，溫度傳感器要綁扎在C相線纜上面。

23、24（溫度N）接N溫度傳感器，溫度傳感器要綁扎在N相線纜上面。

6.報警端口：

9、10（K1、K2）外接分離脫扣器或報警信號，提供一路常開，報警時為常閉，負載電流最大為5A/30VDC.250VAC。

7.通訊端口:

15、16（A、B）為485通訊口，通訊速率20kbps。

3. 安裝說明：

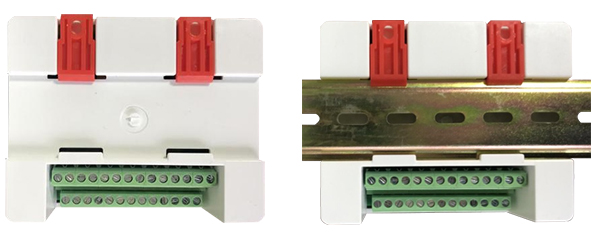

探測器尺寸：110mm×88mm×58mm（長×寬×高）；安裝方式使用35mm標準導軌安裝。

4. 探測器技術參數：

● 剩余電流檢測范圍：0-9999A

● 剩余電流報警范圍：0-9000mA

● 剩余電流精度：±1%

● 剩余電流響應時間： < 1s

● 感溫元件檢測范圍：-40℃-200℃

● 感溫元件報警范圍：50℃-200℃

● 感溫元件溫度精度：±1%

● 感溫元件溫度響應時間： < 1s

● 電壓檢測范圍：0-500V

● 電流檢測范圍：0-999A

● 誤報警延時時間：0-99s

● 電源輸入范圍：AC80-260V

● 滿負載功率：1.5W

● 最小功率：0.5W

● 有線通信類型 : 485通訊

● 通信速率：20kbps

● 無線通信類型 : GPRS

● 通信速率：115200bps

● 隔離電壓：2500Vac

● 報警輸出：一路無源輸出

● 報警輸出最大開關電壓：250Vac 或 30Vdc

● 報警輸出最大導通電阻：100毫歐

● 報警輸出最大開關電路：5A

● 報警輸出隔離電壓：5000Vac

● 報警輸出機械壽命：400000次

● 使用溫度：-10℃ - 70℃

● 保存溫度：-50℃ - 80℃

● 使用濕度：0% - 90%無結露
